Un ventilatore centrifugo CA muove l'aria facendo girare una girante all'interno di un alloggiamento a forma di spirale, utilizzando un motore CA monofase ad accoppiamento diretto invece di una trasmissione a cinghia. Il flusso d'aria aumenta in modo direttamente proporzionale alla velocità di rotazione, mentre il rumore aumenta molto più velocemente – all'incirca con la 4,8a potenza della velocità – quindi il modo più veloce per dimensionare correttamente un'unità è prima corrispondere al volume d'aria richiesto, quindi utilizzare il controllo della frequenza per mantenere il rumore all'interno dell'intervallo target piuttosto che scegliere semplicemente un motore più grande.
Come un ventilatore centrifugo AC muove effettivamente l'aria
A differenza dei ventilatori assiali che spingono l'aria direttamente attraverso un tubo, un ventilatore centrifugo aspira l'aria lungo l'asse della girante e la lancia verso l'esterno a 90 gradi in un involucro a voluta. Questo design consente al ventilatore di creare una pressione statica significativa, motivo per cui i ventilatori centrifughi dominano i sistemi canalizzati in cui l'aria deve viaggiare attraverso filtri, serpentine e curve prima di raggiungere una stanza.
Due scelte strutturali definiscono la maggior parte dei ventilatori centrifughi AC oggi sul mercato:
- Motori a rotore esterno — il guscio del motore ruota con la girante, garantendo un gruppo più corto e compatto, comune in modelli come le unità DDM 160-250 o YDK 160-60.
- Ventole a singola o doppia aspirazione accoppiate direttamente — I design a doppia entrata aspirano l'aria da entrambi i lati della ruota, raddoppiando all'incirca il flusso d'aria per lo stesso diametro della ruota, motivo per cui i modelli a doppia entrata come la serie DDM 130-190 sono popolari nelle sezioni di condotto larghe.
Flusso d'aria, pressione e rumore: i numeri che contano
Le prestazioni dei ventilatori sono regolate da tre leggi sui ventilatori che ogni addetto agli acquisti dovrebbe tenere a portata di mano:
| Flusso d'aria (Q) | Cambiamenti direttamente proporzionali alla velocità di rotazione: Q è proporzionale a N |
| Pressione statica (P) | Cambia con il quadrato della velocità di rotazione |
| Potenza sonora (L) | Cambia con circa la 4,8a potenza della velocità di rotazione: raddoppiando la velocità si può aumentare il rumore di circa 27 volte |
Questo è il motivo per cui una scheda tecnica del ventilatore che elenca solo il numero del flusso d'aria nel titolo è incompleta. Ad alta velocità, il rumore delle correnti parassite domina nella banda da 500 Hz a 2 kHz (la gamma a cui l'orecchio umano è più sensibile) mentre a bassa velocità il carattere del rumore si sposta verso i toni rotazionali. Un ventilatore centrifugo AC ben ottimizzato può raggiungere un livello di potenza sonora specifico fino a 24 dB al suo punto di massima efficienza, che è ottenibile solo quando la geometria della girante e la velocità sono sintonizzate insieme anziché il motore semplicemente sovradimensionato.
Conclusione pratica per la selezione: definisci prima il flusso d'aria di cui hai bisogno, controlla la pressione richiesta dalla canalizzazione, quindi applica il controllo della frequenza variabile per ridurre la velocità fino al punto più silenzioso che soddisfa comunque entrambi i numeri.
Ventilatori centrifughi AC e ventilatori centrifughi convenzionali
Gli acquirenti confondono spesso il "ventilatore centrifugo CA" con qualsiasi ventilatore centrifugo generico. Le differenze pratiche si manifestano nel metodo di guida, nel controllo e nei costi di gestione a lungo termine.
| Metodo di guida | Motore AC o EC monofase ad accoppiamento diretto, senza cinghia | Motore a induzione con trasmissione a cinghia o ad ingranaggi |
| Controllo della velocità | Regolazione elettronica o VFD, regolazione continua | Solo velocità fissa o serranda manuale |
| Rumore al punto nominale | Può raggiungere una potenza sonora specifica di circa 24 dB | Tipicamente più alto a causa del profilo della pala non ottimizzato |
| Intervallo di manutenzione | Più parti mobili più lunghe e meno soggette a usura | L'usura della cinghia e della puleggia più corta aggiunge punti di manutenzione |
| Migliore adattamento | Sistemi VAV, unità di ricambio d'aria di precisione, camere bianche | Scarico generale, ventilazione sensibile ai costi |
Serie di prodotti con ventilatori centrifughi CA

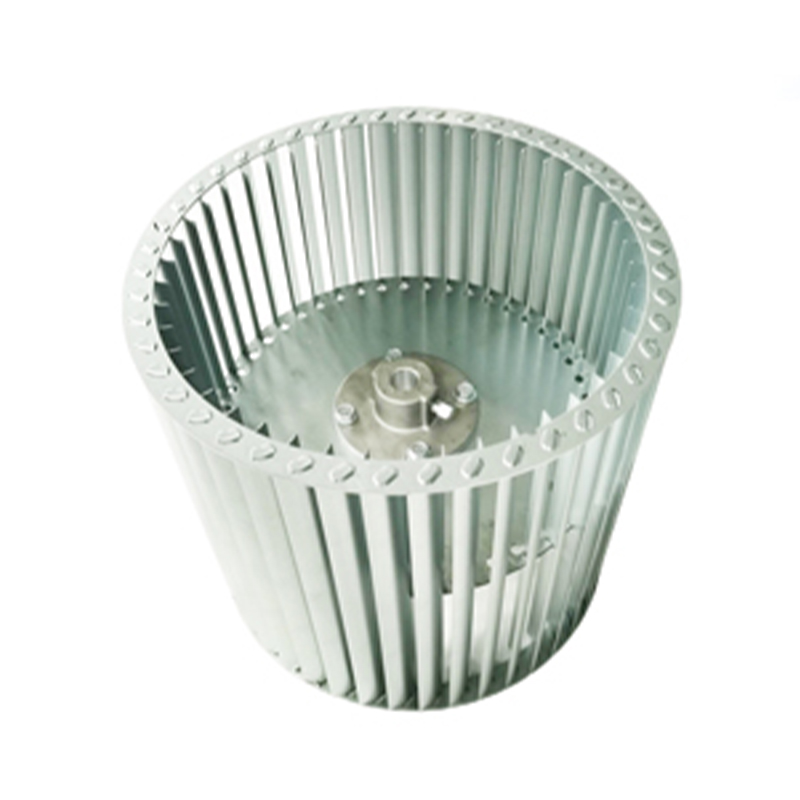

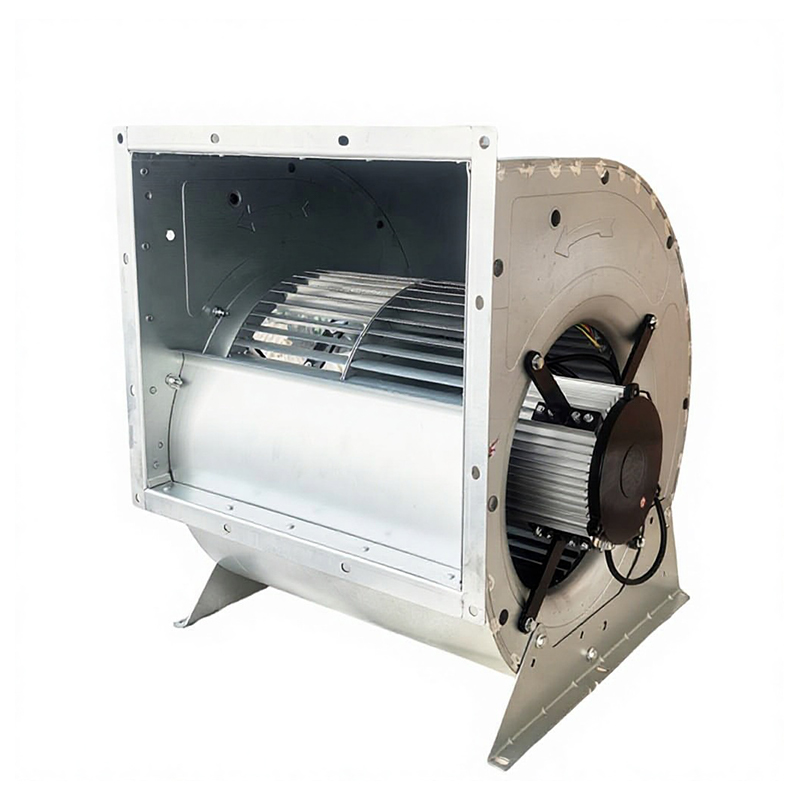

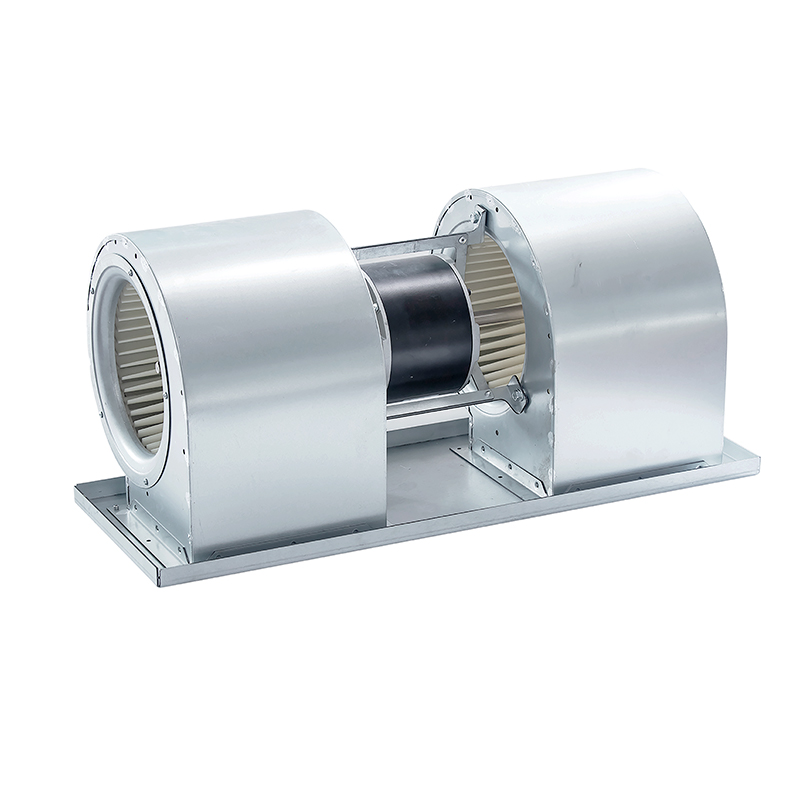

Un'istantanea dei modelli di produzione che coprono configurazioni con rotore esterno, doppia aspirazione e pale di turbina, di dimensioni da piccole unità soffianti fino a modelli di scarico ad alto rendimento per canalizzazioni industriali.
Come scegliere il modello giusto per il tuo sistema
La scelta si riduce ad abbinare il ventilatore alla canalizzazione, non solo alle dimensioni della stanza. Segui la lista di controllo in questo ordine:
- Calcolare il flusso d'aria richiesto in base al volume della stanza o alla richiesta di scarico del processo, quindi aggiungere un margine dal 10 al 15% per le perdite nel condotto.
- Stima della pressione statica del sistema aggiungendo resistenza da filtri, serpentine, smorzatori e lunghezza del condotto: una pressione nominale sottodimensionata è la causa più comune di prestazioni inadeguate sul campo.
- Corrisponde al tipo di unità — scegli CA monofase per lavori di retrofit più semplici e costi iniziali inferiori, oppure motori EC quando l'applicazione richiede una modulazione frequente del flusso d'aria e il minor consumo energetico possibile.
- Controllare il bilancio del rumore per lo spazio: gli uffici occupati e le camere bianche necessitano di modelli sintonizzati più vicini alla classe di potenza sonora specifica di 24 dB, mentre i sistemi di scarico nel retro della casa hanno una tolleranza maggiore.
- Confermare la geometria di montaggio — le unità con rotore esterno si adattano a spazi ristretti del plenum, mentre le giranti a doppia aspirazione si adattano meglio a sezioni trasversali dei condotti più ampie.
Pratiche di installazione e manutenzione che prolungano la durata utile
La maggior parte dei guasti prematuri è riconducibile a una manciata di problemi prevenibili piuttosto che a difetti del motore. Una routine di manutenzione coerente mantiene sia il flusso d'aria che il rumore vicini alla scheda tecnica originale.
| Polvere su girante e voluta | Ogni 1-3 mesi | Riduce il flusso d'aria e sbilancia la ruota, aumentando vibrazioni e rumore |
| Controllo della lubrificazione dei cuscinetti | Ogni 3-6 mesi | Previene il surriscaldamento e l'usura prematura dei cuscinetti |
| Prova di resistenza d'isolamento | Ogni 6-12 mesi | Letture inferiori a 1 MΩ segnalano l'invecchiamento dell'isolamento e il rischio di scosse elettriche |
| Temperatura dell'involucro del motore | Durante l'ispezione di routine | Più di 10 gradi C sopra il valore nominale indicano un problema di carico o di raffreddamento |
| Cablaggio e sequenza fasi | Dopo ogni reinstallazione | Una fasatura errata può invertire la rotazione della girante e provocare shock meccanici |
Interrompere sempre l'alimentazione prima di aprire l'alloggiamento e ispezionare i terminali per allentamenti o corrosione durante ogni visita programmata: un terminale allentato è uno dei percorsi più veloci per un involucro del motore surriscaldato.
Diagnosi dei guasti elettrici prima che diventino guasti
Tre categorie di guasti rappresentano la grande maggioranza dei problemi elettrici dei ventilatori centrifughi CA:
- Sovraccarico del motore — si manifesta con un elevato assorbimento di corrente e un notevole aumento della temperatura; solitamente causato da un carico eccessivo o da un'impostazione della velocità al di fuori dell'intervallo di progetto.
- Degrado dell'isolamento — accelerato da ambienti umidi o ad alta temperatura, che portano a correnti di dispersione o cortocircuiti nel tempo.
- Malfunzionamento del sistema di controllo — un inverter, un contattore o un relè di protezione difettoso possono causare un comportamento di avvio e arresto irregolare anche quando il motore stesso è in buone condizioni.
Una semplice sequenza diagnostica in tre fasi rileva tempestivamente la maggior parte dei problemi: ispezione visiva dell'involucro e dei terminali per individuare eventuali crepe, corrosione o accumulo di polvere; misurare la resistenza di isolamento e verificare la continuità della messa a terra; quindi monitorare la forma d'onda della corrente di avviamento per individuare picchi anomali, che di solito rimandano ai parametri dell'inverter piuttosto che agli avvolgimenti del motore.
Dove vengono utilizzati i ventilatori centrifughi CA
L'elenco delle applicazioni copre quasi tutti gli ambienti in cui l'aria condizionata o filtrata deve spostarsi attraverso le condutture sotto pressione:
- Scatole terminali a volume d'aria variabile (VAV) nei sistemi HVAC commerciali
- Unità di condizionamento canalizzate e sistemi di ricambio d'aria
- Apparecchiature per la purificazione e la filtrazione dell'aria che richiedono una pressione stabile tra gli stadi del filtro
- Raffreddamento di armadi elettrici e apparecchiature industriali in cui le unità compatte a rotore esterno si adattano a custodie strette
- Gruppi di deumidificazione e ventilatori a soffitto a semplice aspirazione
Domande frequenti
Quale portata d'aria e intervallo di pressione coprono i tipici ventilatori centrifughi CA?
Le gamme di produzione vanno comunemente da circa 400 a 40.000 metri cubi all'ora, con pressione statica da circa 100 a 800 Pa e potenza motore da 0,5 a 5 kW, a seconda delle dimensioni e della serie delle ruote.
Un ventilatore con trasmissione a cinghia è mai una scelta migliore?
Le unità con trasmissione a cinghia possono ancora avere senso per scarichi industriali ad altissima pressione e sensibili ai costi dove non è richiesto un controllo preciso della velocità, ma rinunciano alle dimensioni compatte e alla regolazione continua della velocità offerte dai modelli CA ad accoppiamento diretto.
L'aggiunta del controllo della frequenza variabile cambia davvero il risultato del rumore?
Sì, poiché la potenza sonora aumenta all'incirca con la 4,8a potenza della velocità, anche una modesta riduzione della velocità operativa attraverso il controllo VFD produce un calo sproporzionatamente elevato del rumore percepito, spesso senza una perdita significativa del flusso d'aria richiesto.
