Cosa significa EC su un ventilatore?

EC su un ventilatore sta per Commutato elettronicamente . Un ventilatore EC utilizza un motore CC senza spazzole con una scheda di controllo elettronica integrata invece delle spazzole meccaniche e degli avvolgimenti presenti in un motore CA standard. Questa singola modifica consente alla ventola di raggiungere un'efficienza del motore più elevata, di funzionare a velocità controllate con precisione e di funzionare con un rumore notevolmente inferiore rispetto a un'unità tradizionale alimentata a corrente alternata.

Cosa cambia effettivamente l'EC all'interno del motore

Un motore di ventola CA convenzionale si basa sulla frequenza fissa della rete elettrica per impostare la propria velocità e perde energia attraverso la commutazione meccanica e lo scorrimento. Un motore EC sostituisce tale meccanismo con una scheda di azionamento digitale che commuta la corrente elettronicamente, in modo che il rotore venga azionato direttamente e senza intoppi su tutta la sua gamma di velocità. Questo è il motivo per cui i ventilatori centrifughi EC possono essere abbinati a segnali di controllo 0-10 V, PWM o RS485 e regolare l'uscita al volo, anziché funzionare a una velocità fissa.

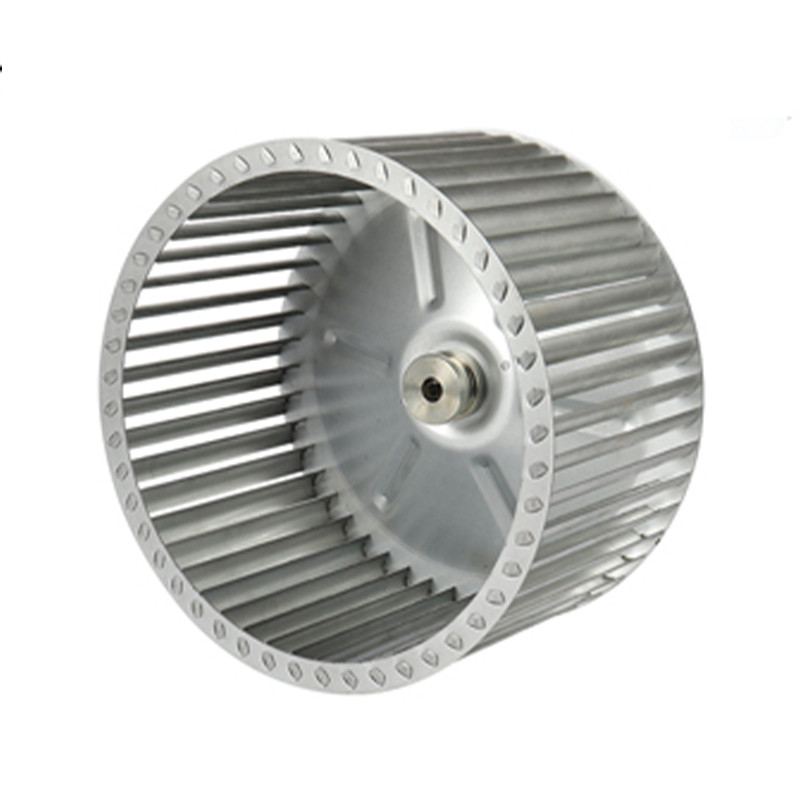

In un ventilatore centrifugo, questo azionamento elettronico funziona insieme ad una girante curva all'indietro o inclinata all'indietro all'interno di un alloggiamento a spirale. La girante comprime e dirige il flusso d'aria, mentre la voluta converte l'aria in rapido movimento in pressione statica utilizzabile. Poiché il motore stesso è più reattivo, l'intero gruppo può mantenere obiettivi di flusso d'aria e pressione più stretti anche quando cambiano le condizioni del condotto.

Principali parti strutturali di un ventilatore centrifugo EC

Un ventilatore centrifugo EC non è semplicemente un motore imbullonato a una ventola. Si tratta di un assieme modulare composto da diverse parti, ciascuna delle quali influisce sulle prestazioni e conoscerle aiuta quando si confrontano le schede tecniche o si risolve un problema di un'unità in loco.

Efficienza energetica: il motivo principale per cui esistono i ventilatori EC

Le lettere EC vengono spesso utilizzate a causa del risparmio energetico e i numeri ne spiegano il motivo. Un motore EC senza spazzole raggiunge in genere un’efficienza compresa tra l’80 e il 90%, rispetto a un limite massimo di circa il 75% per un motore a induzione trifase standard. Il controllo digitale della velocità aggiunge un ulteriore vantaggio perché la ventola assorbe solo la potenza effettivamente necessaria al carico.

• Efficienza del motore: dall'80 al 90% per i motori EC rispetto al 75% per i motori a induzione CA standard
• Guadagno di efficienza a carico parziale: miglioramento fino al 30% quando la ventola funziona al di sotto della velocità massima
• Perdite di commutazione: ridotte grazie a dispositivi di potenza ad alta frequenza come i MOSFET SiC nella scheda di azionamento
• Perdite di installazione: ridotte grazie alle staffe plug-and-play che riducono la resistenza del condotto e gli errori di montaggio

Poiché la maggior parte dei carichi HVAC e di refrigerazione trascorrono la maggior parte delle ore di funzionamento al di sotto della potenza di picco, questo vantaggio a carico parziale è spesso il punto in cui una ventola EC consente di risparmiare più elettricità in un anno, non solo alla massima velocità.

Modelli di ventilatori centrifughi EC in evidenza

Di seguito è riportata un'istantanea della produzione della serie di ventilatori centrifughi EC costruiti per requisiti di flusso d'aria, pressione e controllo che vanno dall'aria di alimentazione a bassa pressione al servizio ad alta pressione a doppia aspirazione.

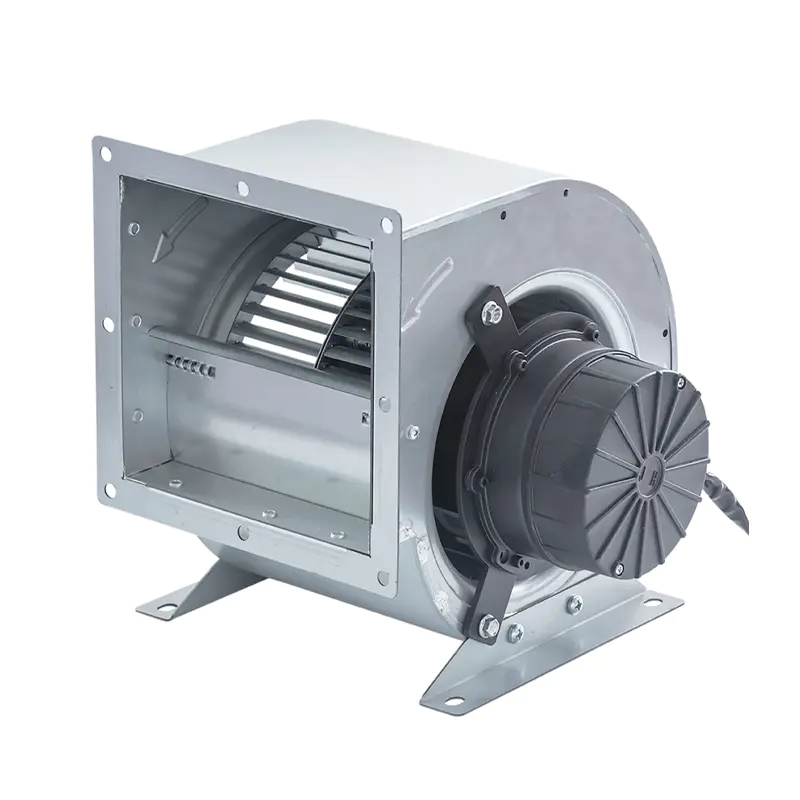

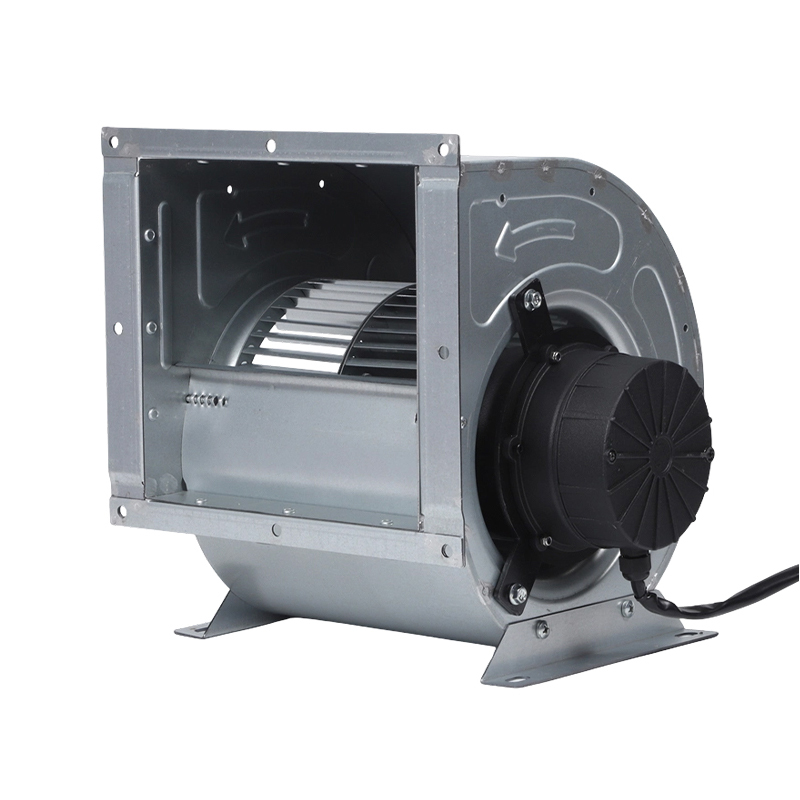

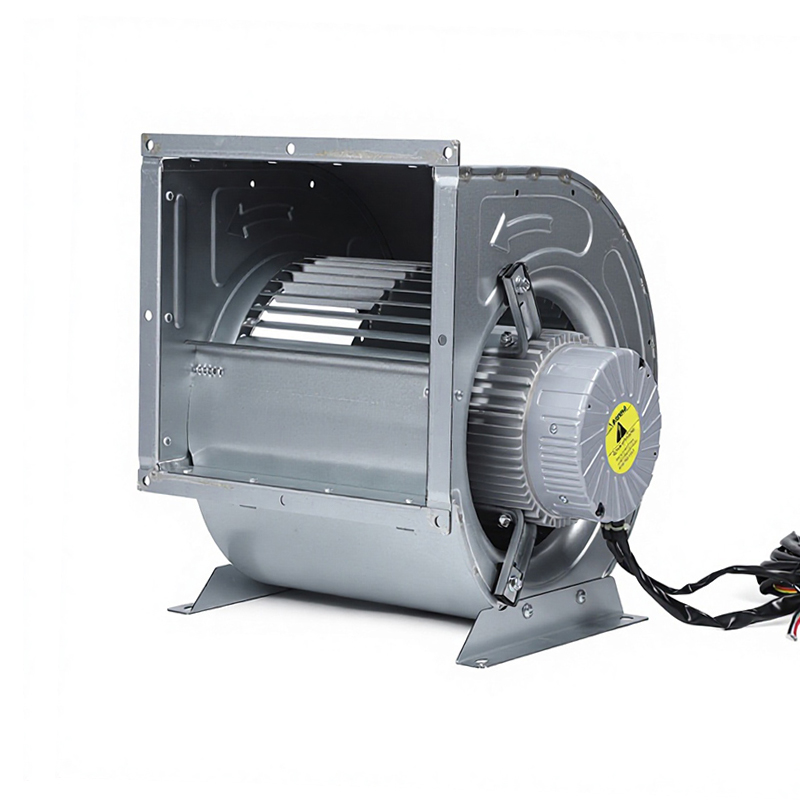

SYZ 10-10 Ampio flusso d'aria radiale SYZ 7-5 Soffiaggio a bassa pressione SYZ 7-7 Controllo della velocità 0-10 V SYZ 8-7 Doppia Aspirazione con Riduttore SYZ 9-9 HVAC a velocità variabile

Prestazioni acustiche rispetto alle ventole CA

Poiché non è presente alcun contatto meccanico con le spazzole, un motore EC rimuove una delle principali fonti di rumore presenti nei motori CA. In combinazione con il trattamento acustico nella voluta e nel condotto di uscita, questo porta il rumore di funzionamento misurato per molti ventilatori centrifughi EC al di sotto di 70 dB, con modelli ottimizzati che raggiungono un minimo di 55 dB(A) allo stesso flusso d'aria che un ventilatore AC comparabile avrebbe bisogno di velocità più elevate e rumore più elevato per ottenere.

• L'azionamento senza spazzole elimina il rumore di commutazione alla fonte
• I cuscinetti fonoassorbenti all'interno della voluta riducono il rumore d'impatto del flusso d'aria
• Le staffe antivibranti sopprimono il rumore strutturale trasmesso attraverso il telaio di montaggio
• Velocità nominale inferiore a parità di flusso d'aria, poiché i motori EC raggiungono la potenza target in modo più efficiente

Questo profilo di rumore è uno dei motivi principali per cui i ventilatori centrifughi EC vengono specificati negli ospedali, nei laboratori e nei sistemi HVAC degli hotel, dove gli occupanti notano pochi decibel di differenza.

Applicazioni tipiche dei ventilatori centrifughi EC

La combinazione di controllo preciso, elevata pressione statica e funzionamento silenzioso è il motivo per cui i ventilatori centrifughi EC sono presenti in una serie abbastanza specifica di tipi di apparecchiature piuttosto che nel raffreddamento per scopi generici.

• Unità di climatizzazione a volume d'aria variabile (VAV).
• Unità di condizionamento canalizzate e sistemi HVACR
• Sistemi di trattamento dell'aria fresca
• Apparecchiature per la purificazione dell'aria e unità filtranti per ventilatori per camere bianche (FFU)
• Raffreddamento di data center e armadietti server
• Apparecchiature di refrigerazione che richiedono un flusso d'aria direzionale stabile

Specifiche chiave da verificare prima dell'acquisto

Le schede tecniche dei ventilatori centrifughi EC elencano una serie simile di parametri e confrontarli fianco a fianco è il modo più rapido per dimensionare correttamente un ventilatore per un determinato sistema di condotti.

Ventola EC e ventola AC: confronto rapido

Nozioni di base sulla manutenzione e sulla diagnosi dei guasti

Poiché i motori EC utilizzano la tecnologia brushless e cuscinetti esenti da manutenzione, la manutenzione quotidiana è più leggera rispetto a un'unità AC. I controlli di routine generalmente coprono tre aspetti: pulizia della girante, lubrificazione dei cuscinetti ove applicabile e allarmi di sovraccarico, sovracorrente e stallo integrati nel motore. Quando si verifica un guasto, è possibile leggere l'interfaccia RS485 o il feedback del segnale integrato per identificare la causa senza aprire l'alloggiamento, il che riduce notevolmente i tempi diagnostici rispetto a un ventilatore CA puramente meccanico.

Domande frequenti

Quali sistemi utilizzano comunemente i ventilatori centrifughi EC?
Le unità a volume d'aria variabile, i sistemi di condizionamento dell'aria canalizzati, i sistemi di aria fresca, gli FFU per camere bianche e il raffreddamento di data center richiedono tutti comunemente ventilatori centrifughi EC per la loro precisione ed efficienza di controllo.

Un ventilatore EC è sempre più silenzioso di un ventilatore AC?
Nella maggior parte dei casi di flusso d'aria comparabili sì, perché il motore brushless elimina il rumore di commutazione e la ventola può raggiungere il flusso d'aria target a una velocità operativa inferiore.

I ventilatori EC costano di più in anticipo rispetto ai ventilatori AC?
I ventilatori EC in genere comportano un prezzo di acquisto più elevato a causa della scheda di azionamento elettronica, ma il miglioramento dell'efficienza, soprattutto a carico parziale, è solitamente ciò che compensa tale costo durante la vita utile dell'apparecchiatura.
