Che cos'è un ventilatore centrifugo CA industriale?

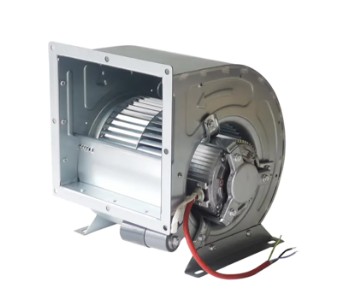

An ventilaare centrifugo AC industriale è un dispositivo di ventilazione alimentaa da corrente alternata (AC). Il suo principio di funzionamento fondamentale utilizza la forza centrifuga generata dalla rotazione della girante per aspirare l'aria assialmente, ruotarla di 90 gradi e scaricarla radialmente. Rispetto ai ventilatori assiali, i ventilatori centrifughi possono produrre pressione statica più elevata (raggiungendo tipicamente 500–3.000 Pa), rendendoli particolarmente adatti per scenari industriali che richiedono il superamento della resistenza dei condotti, della resistenza dei filtri o dell'erogazione dell'aria a lunga distanza.

In base alla struttura della girante, i ventilatori centrifughi industriali AC sono principalmente classificati in tre tipologie: lame ricurve in avanti , lame curvate all'indietro , e lame radiali . I ventilatori a pale curve all'indietro offrono la massima efficienza (fino all'85% o più) con una rumorosità ridotta, rendendoli ideali per il funzionamento continuo di lunga durata. I ventilatori a pale curve in avanti possono generare una pressione maggiore con lo stesso diametro della girante ma con un’efficienza leggermente inferiore. I ventilatori a pale radiali eccellono nella gestione dei gas carichi di polvere e sono ampiamente utilizzati nei sistemi di trasporto di materiali e di tiraggio indotto delle caldaie.

Vantaggi principali per le applicazioni industriali

Capacità di erogazione dell'aria ad alta pressione

Nei sistemi di ventilazione industriale, fattori quali la lunghezza del condotto, il numero di curve e la resistenza del filtro aumentano significativamente la resistenza del sistema. I normali ventilatori assiali offrono in genere una pressione statica compresa tra 50 e 200 Pa, che non è sufficiente per requisiti di condutture complesse. I ventilatori centrifughi AC industriali, tuttavia, forniscono una pressione statica compresa tra 500–3.000 Pa , con alcuni modelli ad alta pressione addirittura superiori 5.000 Pa , superando facilmente condotti a più sezioni, filtri ad alta efficienza e resistenza dello scambiatore di calore per garantire un adeguato flusso d'aria all'estremità terminale.

Funzionamento stabile e affidabile

I ventilatori centrifughi AC industriali sono azionati da motori a induzione AC, che non richiedono complessi circuiti di commutazione elettronica. La loro struttura semplice si traduce in bassi tassi di fallimento. In condizioni operative standard, i ventilatori centrifughi industriali di alta qualità possono raggiungere a tempo medio tra guasti (MTBF) di oltre 30.000 ore , con alcuni modelli dotati di avvolgimenti interamente in rame e cuscinetti a sfera che raggiungono fino a 50.000 ore. Questa elevata affidabilità è fondamentale per le applicazioni essenziali non-stop come il raffreddamento dei data center e la ventilazione degli impianti chimici.

Ampia copertura di potenza e specifiche

I ventilatori centrifughi industriali AC coprono una gamma di potenza estremamente ampia, da Ventole di raffreddamento per piccole apparecchiature da 50 W to grandi unità di ventilazione industriale superiori a 55 kW . La copertura del flusso d'aria va da 100 m³/h a oltre 100.000 m³/h, con diametri della girante che vanno da 100 mm a 2.000 mm, in grado di soddisfare praticamente tutte le esigenze industriali, dal raffreddamento di apparecchiature elettroniche di precisione alla ventilazione di fabbriche su larga scala.

Criteri di selezione e migliori pratiche

Parametri di selezione chiave

Quando si seleziona un ventilatore centrifugo AC industriale, è necessario considerare in modo esaustivo i seguenti parametri fondamentali:

• Flusso d'aria (Q) : Unità m³/h o m³/s, calcolata in base al volume dello spazio di ventilazione e al tasso di ricambio d'aria
• Pressione totale o pressione statica (P) : Unità Pa, che richiede il calcolo della resistenza del condotto, della resistenza del filtro e della perdita di pressione dinamica in uscita
• Potenza (N) : Unità kW, stimata utilizzando la formula N = (Q × P) / (3600 × η × 1000), dove η è l'efficienza del ventilatore
• Velocità di rotazione (n) : Unità giri/min, tipicamente 1.450 giri/min (motore a 4 poli) o 2.900 giri/min (motore a 2 poli)
• Livello di rumore : Unità dB(A), le ventole con pale curve all'indietro sono generalmente 3–8 dB(A) più silenziose rispetto alle ventole con pale curve in avanti
• Grado di protezione (IP) : IP54 o superiore consigliato per ambienti umidi o polverosi

Scenari applicativi e riferimenti alla selezione

Linee guida per l'installazione e il funzionamento

Per garantire un funzionamento efficiente e stabile dei ventilatori centrifughi industriali AC, è necessario osservare i seguenti punti durante l'installazione e la manutenzione ordinaria:

1. Isolamento dalle vibrazioni della fondazione : I ventilatori con potenza superiore a 3 kW devono essere dotati di isolatori o cuscinetti di vibrazioni, che riducono la trasmissione delle vibrazioni di oltre l'80% per evitare interferenze con le strutture dell'edificio e le apparecchiature di precisione adiacenti
2. Protezione dell'ingresso : Installare una rete protettiva sull'ingresso dell'aria con maglie di dimensioni non superiori a 20 mm per prevenire l'ingestione di corpi estranei e danni alla girante; aggiungere un filtro di efficienza primaria in ambienti polverosi
3. Connessione flessibile : Utilizzare collegamenti flessibili in tela o silicone (150–300 mm di lunghezza) tra l'ingresso/uscita del ventilatore e la canalizzazione per evitare la trasmissione diretta delle sollecitazioni del condotto all'alloggiamento del ventilatore
4. Manutenzione Programmata : Controllare ogni volta la temperatura dei cuscinetti e le condizioni di lubrificazione 2.000 ore di funzionamento ; sostituire il grasso ogni 8.000 ore di funzionamento ; pulire annualmente l'accumulo di polvere nella girante: l'accumulo di polvere superiore a 1 mm di spessore può ridurre l'efficienza del 5%–10%
5. Protezione del motore : I motori superiori a 2,2 kW devono essere dotati di relè di sovraccarico termico o protettori del motore per evitare bruciature dovute a funzionamento a rotore bloccato o perdita di fase

Fattori critici che incidono sulle prestazioni e sulla durata della vita

Condizioni ambientali operative

Per ogni aumento di 10°C della temperatura ambiente, il tasso di invecchiamento dell'isolamento dell'avvolgimento del motore raddoppia circa. Quando la temperatura ambiente supera 40°C , la potenza nominale del motore deve essere declassata: 95% a 45°C, 90% a 50°C e 85% a 55°C. In ambienti ad elevata umidità (umidità relativa >85%), è necessario selezionare motori completamente chiusi con riscaldatori anticondensa per prevenire il degrado dell'isolamento dovuto all'assorbimento di umidità durante lo spegnimento.

Per ambienti contenenti gas corrosivi (come officine chimiche o impianti galvanici), le giranti e gli alloggiamenti dei ventilatori devono essere realizzati in Acciaio inossidabile 304 o 316 , oppure trattati con rivestimento anticorrosivo in resina epossidica. Le normali piastre in acciaio zincato in ambienti acidi possono avere una durata utile ridotta del 30%–50% rispetto alle normali condizioni operative.

Abbinamento del sistema e ottimizzazione del punto operativo

L'efficienza operativa effettiva del ventilatore dipende da quanto il punto di lavoro corrisponde alla curva delle prestazioni. Quando la resistenza del sistema è sovradimensionata, il punto operativo effettivo si sposta verso regioni con flusso più elevato e pressione più bassa, con conseguente riduzione dell'efficienza e aumento del rumore. Regolando la velocità della ventola (controllo della frequenza variabile) o gli angoli delle alette di aspirazione, il punto operativo può essere riportato nella zona ad alta efficienza. Con il controllo della velocità a frequenza variabile, i ventilatori possono mantenere l'efficienza superiore all'80% entro il 70%–100% del flusso d'aria nominale , con un notevole risparmio energetico: quando il flusso d'aria scende all'80%, la potenza dell'albero scende al 51,2% della potenza nominale (calcolata secondo le leggi di affinità), ottenendo un risparmio di energia elettrica del 30%–40% rispetto al controllo della limitazione.

Bilanciamento della girante e controllo delle vibrazioni

Lo squilibrio della girante è la causa principale delle vibrazioni eccessive nei ventilatori centrifughi. Secondo gli standard ISO 1940, le giranti dei ventilatori industriali dovrebbero raggiungere grado di equilibrio G6.3 o G2.5 . Per diametri della girante superiori a 400 mm, il bilanciamento dinamico sul campo è particolarmente importante: ogni aumento di 10 g·mm/kg dello squilibrio residuo può ridurre la durata dei cuscinetti di circa il 15%–20%. Durante il normale funzionamento, la velocità di vibrazione effettiva sugli alloggiamenti dei cuscinetti della ventola deve essere controllata di seguito 4,5 mm/s (il voto "buono" secondo gli standard ISO 10816); se supera i 7,1 mm/s è necessario lo spegnimento immediato per l'ispezione.

Strategie di miglioramento dell'efficienza energetica

Implementazione dell'azionamento a frequenza variabile

Nei sistemi con richieste di flusso d'aria variabili (come i sistemi di condizionamento VAV o i sistemi di scarico di processo), dotare i ventilatori centrifughi AC industriali di azionamenti a frequenza variabile (VFD) è la misura di risparmio energetico più efficace. Prendendo un Ventilatore da 15 kW in funzione per 6.000 ore all'anno ad esempio: se il carico operativo medio effettivo è pari al 70% del carico nominale, il consumo energetico annuale con il controllo della velocità VFD è di circa 63.000 kWh , rispetto a 90.000 kWh con funzionamento a frequenza fissa e regolazione della serranda, risparmio 27.000 kWh ogni anno con un tasso di risparmio energetico di circa il 30%. Il periodo di recupero dell’investimento è generalmente compreso tra 1,5 e 2,5 anni.

Aggiornamento del motore ad alta efficienza

Aggiornamento dei motori con efficienza IE1 o IE2 preesistenti a IE3 (efficienza premium) o IE4 (efficienza super premium) i motori possono ridurre ulteriormente il consumo energetico. Ad esempio, per un motore a 4 poli da 11 kW: l'efficienza IE2 è di circa il 91%, IE3 di circa il 93% e IE4 di circa il 94%. L'aggiornamento da IE2 a IE3 consente di risparmiare circa 1.320 kWh annualmente a 6.000 ore di funzionamento; l'aggiornamento da IE3 a IE4 consente di risparmiare ulteriore 660 kWh . Sebbene i motori ad alta efficienza aumentino i costi di approvvigionamento del 15%-30%, il costo totale del ciclo di vita è significativamente ridotto.

Ottimizzazione della resistenza del sistema

Per ogni aumento di 100 Pa della resistenza del sistema di condotti, la potenza dell'albero del ventilatore aumenta di circa il 5%–8%. Le seguenti misure possono ridurre efficacemente la resistenza del sistema:

• Ridurre al minimo le curve e i riduttori non necessari; ogni curva a 90° aggiunge circa 50–150 Pa di resistenza
• Selezionare filtri a bassa resistenza e sostituire regolarmente i mezzi filtranti intasati; la resistenza del filtro intasato può aumentare rispetto a quella iniziale 100–200 Pa to 500–800 Pa
• Progettare correttamente le sezioni trasversali dei condotti, controllando la velocità dell'aria all'interno 8–12 m/sec gamma; una velocità dell'aria eccessivamente elevata aumenta significativamente la perdita di pressione dinamica
• Pulire regolarmente l'accumulo di polvere nel condotto; per ogni aumento di 1 mm nell'accumulo di polvere, la resistenza del condotto aumenta di circa 3%–5%

Tendenze di sviluppo futuro

Con l’avanzamento dell’Industria 4.0 e della produzione intelligente, ventilaare centrifugo AC industriales si stanno evolvendo verso l’intelligenza, l’alta efficienza e la modularità. Ventole intelligenti integrate con Sensori IoT può monitorare vibrazioni, temperatura, corrente e altri parametri in tempo reale, utilizzando l'edge computing per prevedere la durata dei cuscinetti e le condizioni di usura della girante. Ciò consente il passaggio dalla “manutenzione programmata” alla “manutenzione predittiva”, che dovrebbe ridurre i tempi di inattività non pianificati 40%–60% .

In termini di efficienza energetica, adozione di ventilatori centrifughi industriali di nuova generazione motori sincroni a riluttanza assistiti da magneti permanenti (PMaSynRM) possono raggiungere un'efficienza superiore al grado IE5, migliorando del 3%–5% rispetto ai tradizionali motori a induzione. Nel frattempo, le giranti e le volute biomimetiche ottimizzate attraverso la progettazione CFD (fluidodinamica computazionale) possono aumentare il flusso d'aria di 8%–12% senza aumentare il consumo di energia, riducendo al contempo il rumore 3–5 dB(A) .

Il design modulare rende più convenienti l'installazione, la manutenzione e l'aggiornamento delle ventole. I moduli motore standardizzati, i moduli girante e i moduli controller possono essere rapidamente combinati, riducendo i tempi di sostituzione della girante o del motore in loco rispetto ai tradizionali Da 4–6 ore a meno di 1 ora , riducendo significativamente l'impatto della manutenzione sulla produzione.
